Die Sichtsysteme des unbemannten Turmes und des Fahrgestells

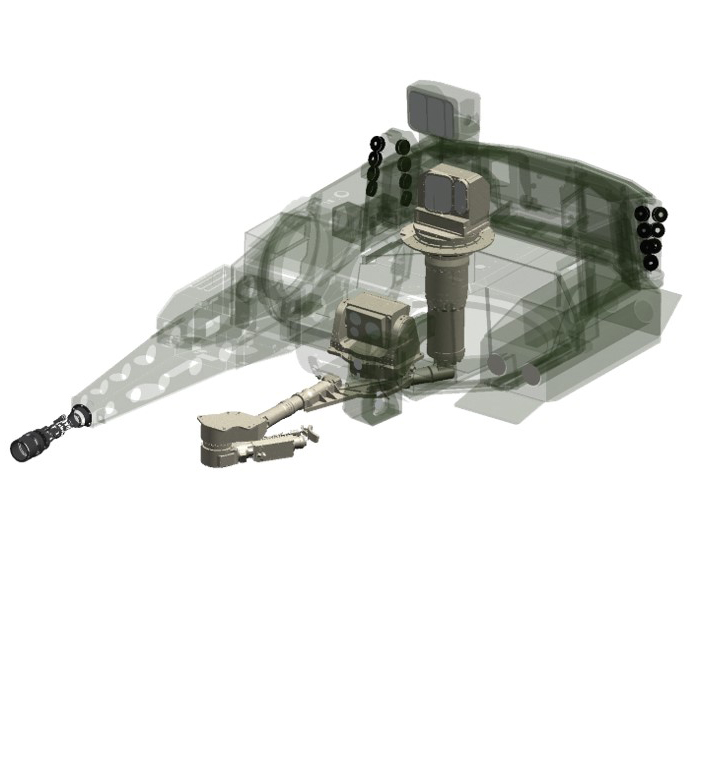

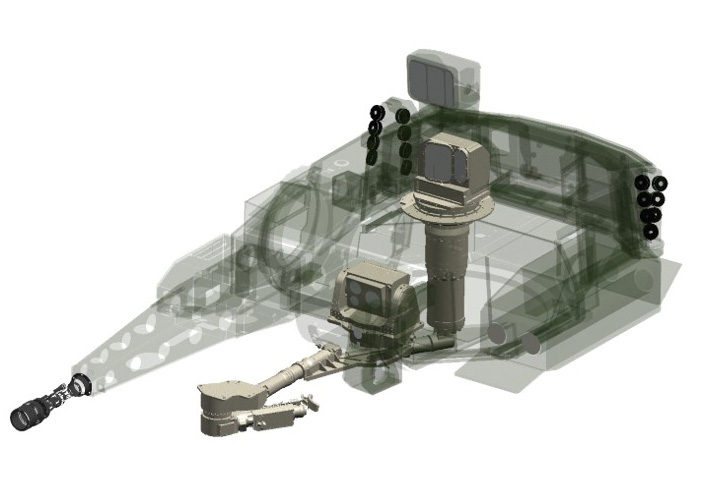

Sie bestehen aus der turmunabhängigen stabilisierten Hauptoptik PERI-RTWL (Rundblick Tagsicht Wärmebild Laser) für den Kommandanten und der turmgebundenen stabilisierten Feuerleitoptronik WAO (Waffenanlage Optronik) für den Richtschützen.
In beide Sichtsysteme sind jeweils drei leistungsfähige Sensoren integriert: Ein ATTICA-Wärmebildgerät der dritten Generation, einaugensicherer Nd:YAG-Laserentfernungsmesser mit hoher Reichweite, eine hochempfindliche CMOS-Tagsichtkamera bei der WAO und einer CMOS-Ablichtungskamera im PERI, welche den hochleistungsfähigen glasoptischen Kanal abfilmt. Mit den ATTICA-Wärmebildgeräten – als zentralem Bestandteil beider Sichtsysteme – können Kommandant und Richtschütze in der gleichen Bildqualität beobachten und aufklären.
Zusammen mit der Feuerleitanlage ermöglichen sowohl das PERI als auch die WAO eine treffsichere Bekämpfung von stehenden oder fahrenden Zielen, auch aus der Bewegung heraus.

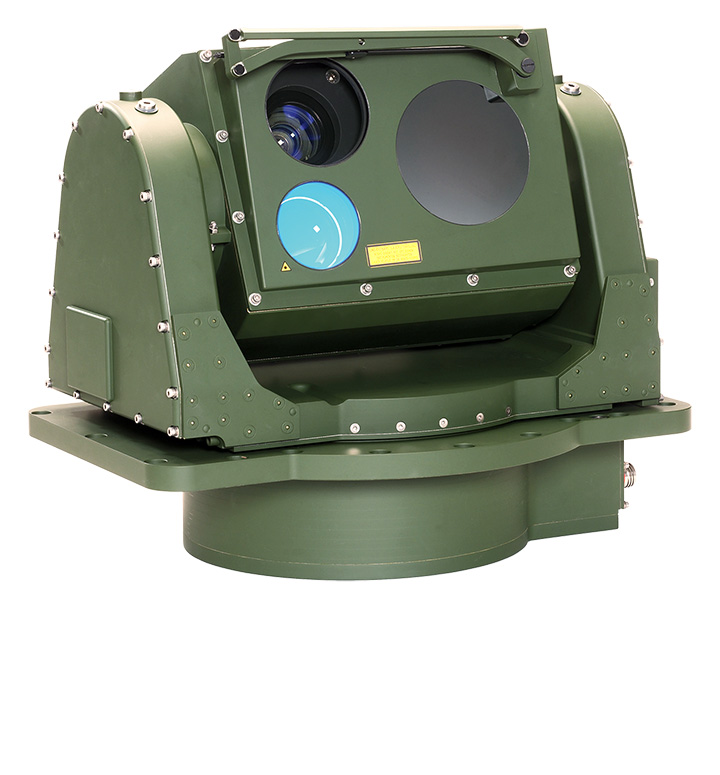

Die WAO wurde für den Richtschützen als rein optronisches Sichtsystem entwickelt. Die ATTICA-Wärmebildkamera ermöglicht dem Soldaten eine detailreiche und klare Beobachtung rund um die Uhr sowie bei schlechten Witterungsbedingungen.
Der Laserentfernungsmesser liefert Entfernungsdaten direkt an das Feuerleitsystem und an das Führungsinformationssystem.
Somit ermöglicht die WAO dem Richtschützen, Ziele auch in großer Entfernung mit herausragender Präzision zu erfassen und zu bekämpfen.

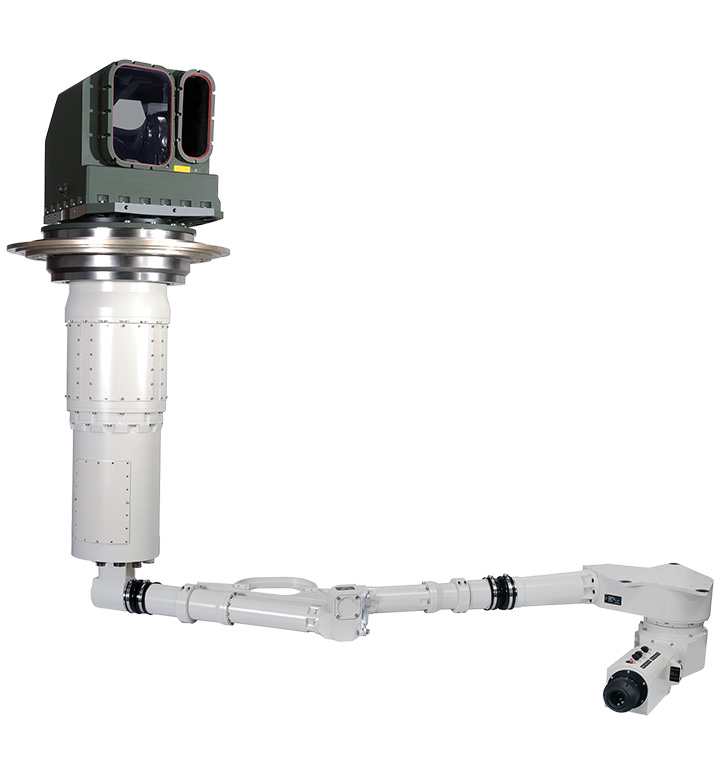

Das PERI-RTWL ist das 360° Sichtsystem des Kommandanten. Funktional entspricht es weitgehend der WAO und verfügt wie diese über einen separaten Monitor zur Darstellung der Sensorsichten.

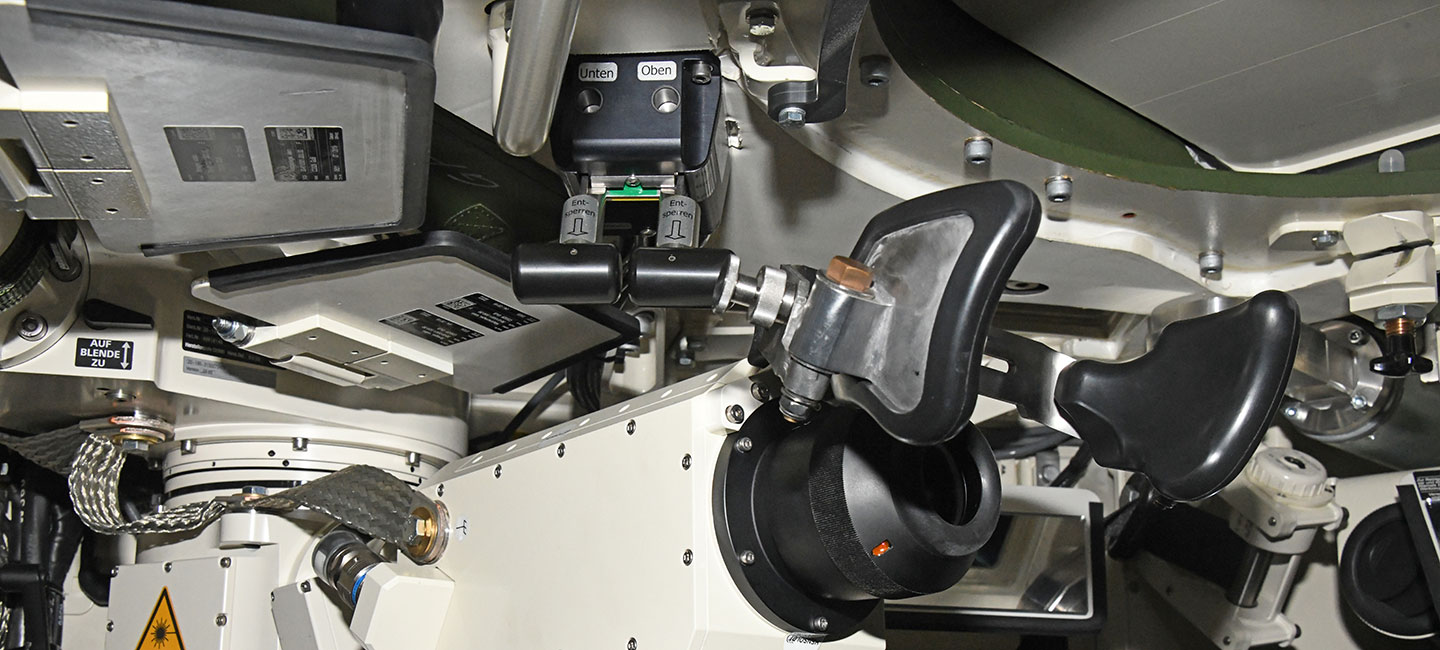

Zusätzlich verfügt das PERI über ein schwenkbares Okular. Dadurch kann die glasoptische Direktsicht auch vom Richtschützen genutzt werden.
Damit ist das PERI RTWL das weltweit einzige Sichtsystem, welches über einen glasoptischen Kanal in einem unbemannten Turm verfügt und dadurch die Vorteile der Direktsicht mit denen der optronischen Sichten in einem System vereint.
PUMA VJTF und S1

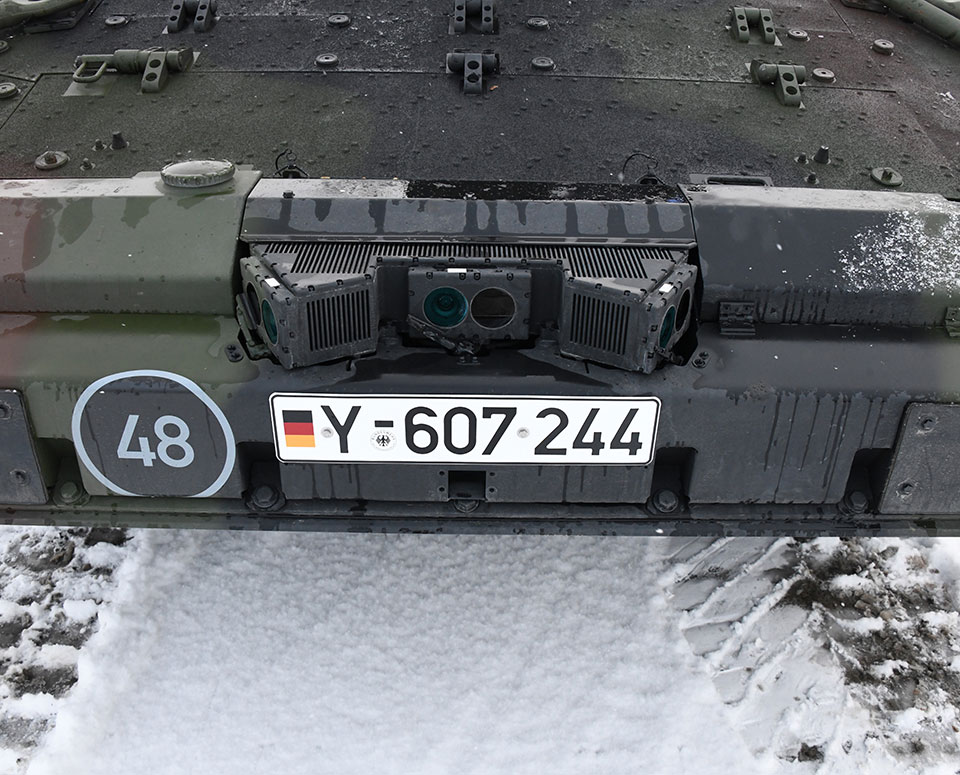

In der Variante für VJTF 2023 sowie S1 wurden neue farbige Kamerasichten und Displays für PERI und WAO eingerüstet und somit die Aufklärung auf dem Gefechtsfeld für Kommandant und Richtschütze wesentlich verbessert. Auch der Fahrer hat in dieser Variante neue Kameras im Frontbereich und mehrere Displays für Tag- und Nachtsicht erhalten in denen beide Sichten auch "übereinander gelegt" werden können (Sensor Fusion). Ebenso sind digitale Rückspiegel integriert worden.

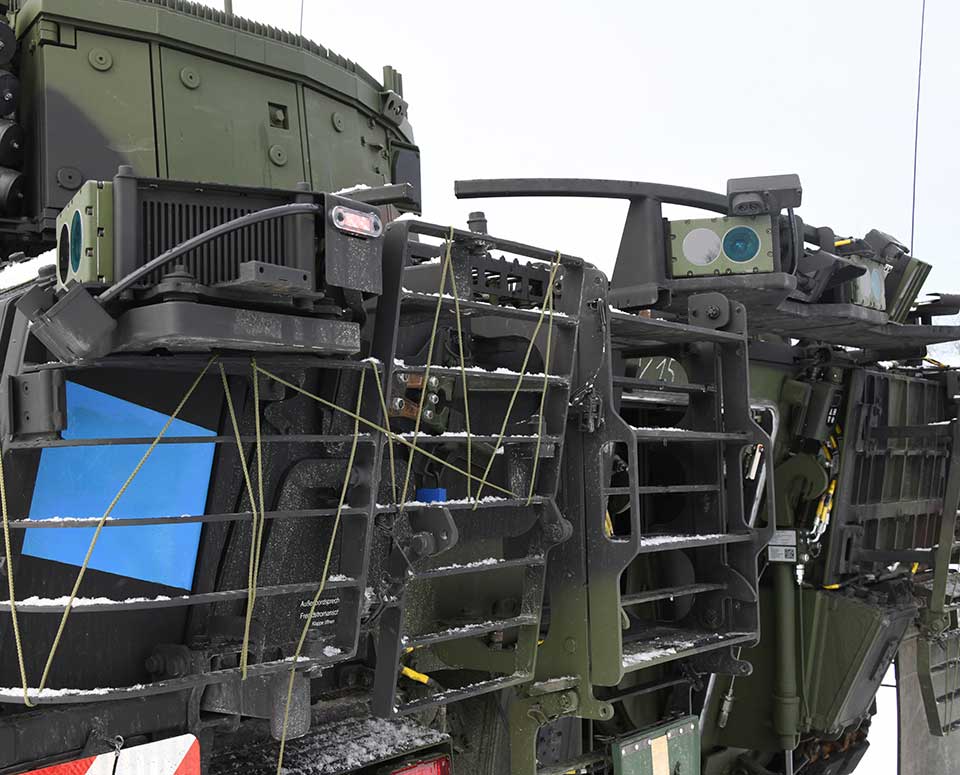

Am Fahrzeugheck wurden für den Fahrer Rückblickkameras installiert. Alle verfügbaren Kamerasignale können über den Videoverteiler auch der restlichen Besatzung auf die jeweiligen Displays übertragen werden können.
Somit verfügt die gesamte Besatzung über eine 360-Grad-Abdeckung der Aufklärung - die zu einer wesentlichen Verbesserung des aktuellen Lagebildes beiträgt.
Ersterscheinung Mittler Report Verlag und mit Unterstützung von Hensoldt technisch aktualisiert
